Recubrimiento de esferas individuales en METAS en Berna/Suiza
Sobre el proyecto
Hasta donde sabemos, METAS alberga la esfera integradora más grande actualmente en Europa con un diámetro de (3,98 ± 0,01) m, es decir, casi 4 metros. Esta esfera ya no se ha utilizado activamente para tareas de medición durante varios años porque el revestimiento del fabricante en ese momento se ha amarilleado ligeramente durante décadas. Esto es típico de los recubrimientos de sulfato de bario más antiguos. Este proceso es acelerado por una mayor humedad, por ejemplo, por nombrar solo un factor.
En el curso de la renovación de la esfera, un especialista de Gigahertz volvió a recubrirla directamente en el sitio. Para ello, Gigahertz-Optik preprodujo más de 70 litros de un recubrimiento especial de sulfato de bario con la reflectancia deseada del 90 por ciento en un proceso de fabricación complejo y absolutamente reproducible. La gran cantidad se requiere para una esfera con un diámetro de 4 my muchas capas de recubrimiento para una homogeneidad muy alta.
En METAS se trabajó con este fin en una carpa de vacío especialmente montada para el recubrimiento con el fin de garantizar la limpieza en el laboratorio de calibración allí y no poner en peligro otros equipos ópticos sensibles como un goniómetro de espejo. ¡Aquí, la preparación de METAS fue sobresaliente! Debido al tamaño de la esfera, la técnica de recubrimiento única fue un desafío especial. El revestimiento y el trabajo asociado en la esfera de integración tomó una semana. El especialista en esferas Anton Henger (Gigahertz Optik GmbH) y Florian Stuker (METAS) trabajaron en estrecha colaboración en este proyecto para lograr un resultado óptimo y allanar el camino para una mayor construcción de esferas.
Acerca de METAS
El Instituto Federal Suizo de Metrología METAS es el centro de competencia del gobierno federal para todos los asuntos relacionados con la medición, equipos de medición y procedimientos de medición. Como instituto nacional de metrología de Suiza, garantiza que las mediciones se puedan realizar en Suiza con la precisión y fiabilidad necesarias para la economía, la investigación, la sociedad y la protección del medio ambiente. METAS es el equivalente suizo de Physikalisch-Technische Bundesanstalt (PTB) en la República Federal de Alemania o el Instituto Nacional de Estándares y Tecnología (NIST) en los EE. UU., por nombrar solo otros dos.
METAS es responsable de garantizar la infraestructura metrológica y del desarrollo y aplicación de procedimientos y métodos de medición de alta precisión. Algunas de las tareas más importantes de METAS incluyen la calibración y prueba de instrumentos de medición, el desarrollo de normas y reglamentos técnicos, la implementación de proyectos de investigación metrológica y la provisión de servicios metrológicos a la industria y al público. Realiza calibraciones y pruebas en áreas como electricidad, magnetismo, óptica, termodinámica, tiempo y frecuencia, masa y longitud.
METAS trabaja en estrecha colaboración con socios internacionales para garantizar la comparabilidad internacional de los resultados de las mediciones. En este proyecto trabajamos en conjunto con el grupo de Radiometría y Fotometría.

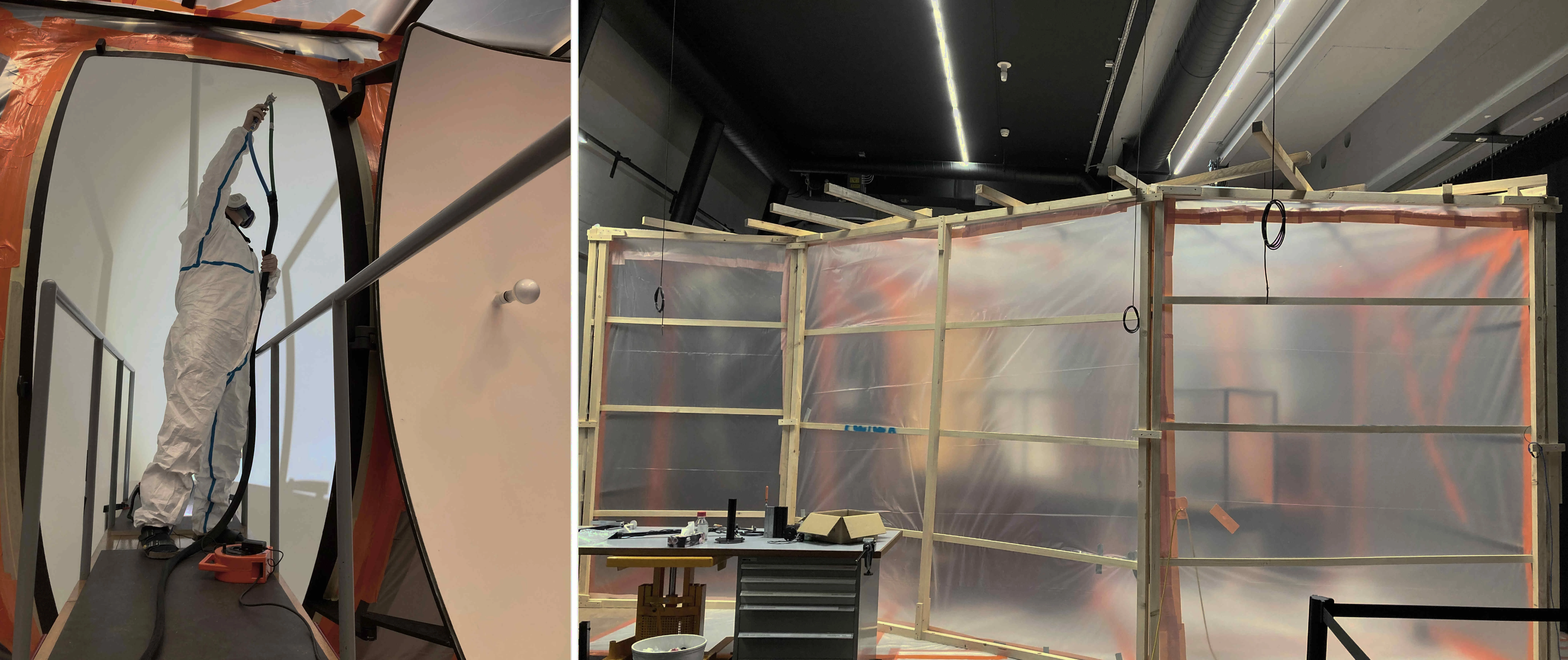

Izquierda: Recubrimiento de la esfera integradora con equipo de protección. Derecha: METAS preparó la esfera en una carpa de vacío para proteger el equipo de medición sensible en el laboratorio.
De un vistazo
- Se revistió la esfera integradora más grande de Europa con un diámetro de 4 m
- Aquí se logró una reflectancia individual del 90%
- Alta homogeneidad gracias a la aplicación multicapa
- Un proyecto implementado con éxito gracias a una muy buena cooperación.
