BTS256-EF

Entwicklung geht vom Luxmeter zum spektralen Lichtmessgerät

Neben den klassischen Luxmetern, die zunehmend durch spektrale Lichtmessgeräte wie das MSC15 ersetzt werden, besteht in der Beleuchtungstechnik Bedarf für mobile spektrale Lichtmessgeräte, die anspruchsvollere Messaufgaben unterstützen. Dazu gehören die Messung von pulsweiten moduliertem Licht, genauso wie die Möglichkeit der Messung von Innen- und Außenbeleuchtung, der Aufzeichnung des thermischen Einschwingverhaltens von Leuchten und Weiteres. Bei allen Ansprüchen an den

Auswertekomfort muss das vorrangige Auswahlkriterium für die Eignung eines Lichtmessgerätes die Güte seiner lichtmesstechnischen Ausstattung bleiben. Können elektronische Zusatzeigenschaften den Handhabungs- und Darstellungskomfort zwar steigern, nicht aber minderwertige Messergebnisse kompensieren.

Hersteller von Lampen und Leuchten für allgemeine Beleuchtungszwecke müssen das Licht-Flickern im Rahmen der Produktsicherheit prüfen, wenn sie die Anforderungen an die EMV-Störfestigkeit erfüllen wollen. Neben dem Einfluss von Netzspannungsschwankungen müssen Flicker-Effekte erzeugt durch die Lampe und die Leuchte selbst berücksichtigt werden.Die Ökodesign-Verordnung der Europäischen Kommission schreibt nun SVM- und Pst-Messungen vor und nennt sogar Grenzwerte für diese.
Mit dem BTS256-EF bietet die Gigahertz-Optik GmbH ein universelles Lichtmessgerät für alle relevanten Lichtparameter inklusive Flicker zum Einsatz in der Allgemeinbeleuchtung an. Zusammen mit der programmierbaren AC-Quelle LPS-CH-500 ermöglicht das BTS256-EF die Messung des Pst Licht-Flicker unter dem Einfluss von Spannungsschwankungen gemäß IEC TR 61547-1: 2017 (siehe Fachartikel über die präzisse Messung von TLA (Temporal Light Artefacts)).

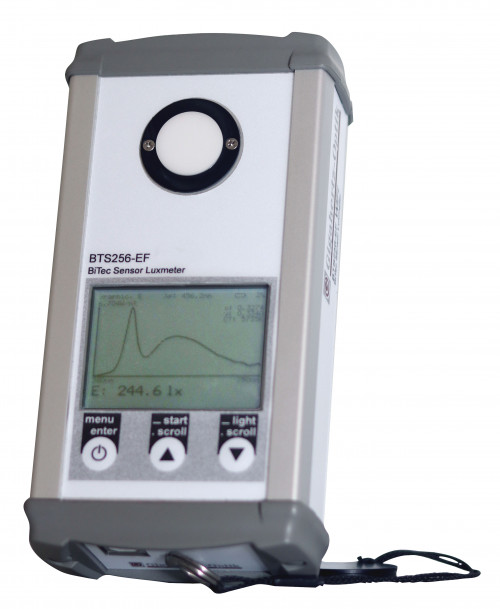

BTS256-EF – Ein Hochwertiges, spektrales Licht- und Farbmessgerät

Das BTS256-EF ist ein hochwertiges Messgerät für lichttechnische und farbmetrische Messgrößen in der Allgemeinbeleuchtung. *Eines seiner Alleinstellungsmerkmale ist der von Gigahertz-Optik entwickelte innovative BiTec-Sensor. Dessen Kombination aus einer Spektrometer-Einheit und einer V(lambda) gefilterten Si-Fotodiode bietet Vorteile hinsichtlich Linearität, Stabilität und Messgeschwindigkeit und ist somit ein Garant für besser Messgenaugikeit welche mit keinen Nachteilen einhergeht. Beide Sensoren können völlig unabhängig voneinander oder auch nur einzeln genutzt werden, es besteht aber auch die gegenseitige Korrektur der Sensoren was beiderseitige Vorteile mit sich bringt (siehe Fachartikel BTS-Technologie bezüglich erhöhter Messgenauigkeit).

Durch dieses innovative Konzept bietet das Messgerät alle Eigenschaften eines modernen Lichtmessgerätes:

• Messung der Beleuchtungsstärke mit Kosinus-Blickfeld (Klasse B gemäß DIN5032-7 und AA gemäß JIS C 1609-1:2006)
• Für LED Licht empfohlene spektrale Messtechnik, zur Bestimmung von Farbort, Farbwiedergabeindex, TM-30-18, CIE2017 Color fidelity index usw.
• Synchronisation auf Pulsweitenmoduliertes Licht
• Flickermessung
• alpha-opische Beleuchtungs- und Bestrahlungsstärken (CIE S 026:2018)
• Kompakte, robuste und spritzwassergeschützte Bauform (IP54) für den mobilen Einsatz
• Anwendersoftware mit Protokollfunktion

Licht-Flicker bzw. Flimmer Messgerät

Als Licht-Flicker Messgerät bietet das BTS256-EF alle relevanten Flicker-Messgrößen:

• Prozent Flicker (IEEE Std 1789-2015, IES:RP-16-10, CIE:TN-006, CIE:TN-012)
• Flicker Index (IEEE Std 1789-2015, IES:RP-16-10, CIE:TN-006, CIE:TN-012)
• Fast Fourier Transformation (FFT)
• P_st  Short-term Flicker Severity Pst (CIE:TN-006, CIE:TN-012, IEC TR 61547)
• Stroboscopic Effect Visibility Measure SVM (CIE:TN-006, CIE:TN-012, IEC TR 63158)
• Mp ASSIST
• Joint Appendix JA10

Die Messsgrößen Prozent Flicker, Flicker Index und die Fast Fourier Transformation sind im eigenständigen Betriebsmodus des BTS256-EF verfügbar. Alle anderen hier genannten Messgrößen sind nur verfügbar, wenn das BTS256-EF über die inbegriffene S-BTS256 Software ferngesteuert wird. Dies trifft ebenfalls auf die Wi-Fi Variante des Geräts zu. Hierbei gibt es jedoch eine Einschränkung: Die Messgrößen PstLM und SVM benötigen einen sehr hohen Datendurchsatz, der nur über ein USB-Kabel realisiert werden kann. SIe sind daher nicht verfügbar, wenn das BTS256-EF WiFi über den Wi-Fi-Anschluss betrieben wird.

Zudem erlaubt das BTS256-EF die Überprüfung von Flicker gemäß IEC TR 61547, wenn es in Kombination mit Netzteil LPS-CH-500 genutzt wird. Im Rahmen dieser Untersuchungen wird die Flickerstabilität von Lichtquellen getestet, während sie in einem Wechselstromnetz unter Einfluss von Störsignalen betrieben werden.

Messgerät für Photosynthetically Active Radiation (PAR) beim Pflanzenwachstum

LED-Leuchten für Pflanzenwachstum müssen hinsichtlich der photosynthetisch aktiven Strahlung (engl.: Photosynthetically Active Radiation, PAR) gemessen werden, die sie erzeugen. Diese Funktion wird vom BTS256-EF unterstützt. Einerseits kann die Photonenstromdichte (engl.: Photosynthetic Photon Flux Density, PPFD) in µmol/(m²*s) gemessen werden, die die Bewertung der Beleuchtungswirksamkeit im Bereich des Pflanzenwachstums ermöglicht. Dieser Messwert stellt die Gesamtanzahl der Photonen innerhalb des Wellenlängenbereichs der PAR dar, die eine Oberfläche pro Sekunde pro Quadratmeter erreichen. Zudem kann das Tageslichtintegral (engl.: Daylight Integral, DLI) ausgewertet werden, das die Gesamtmenge an photosynthetisch aktiver Strahlung wiedergibt, die im Tagesverlauf auf eine Pflanze trifft.

DALI Alliance Tests IEC 62386-209

Ermöglicht die vollautomatische CCT-Messung in den offiziellen Tests der DALI Alliance gemäß IEC 62386-209 (Farbsteuergeräte).

Kalibrierung des Flickermessgeräts sowie Messgerät für Allgemeinbeleuchtung

Ein wesentliches Qualitätsmerkmal von Lichtmessgeräten ist deren präzise und rückführbare Kalibrierung. Das BTS256-EF wird im ISO 17025 akkreditierten Kalibrier- und Prüflabor der Gigahertz-Optik GmbH unter höchster Qualitätskriterien kalibriert, das für die Messgrößen Spektrale Empfindlichkeit und Spektrale Bestrahlungsstärke als Kalibrierlabor gemäß ISO/IEC 17025 durch die DAkkS akkreditiert ist (D-K-15047-01-00). Jedes Gerät wird mit einem Kalibrierzertifikat ausgeliefert.

Weitere Optionen für das spektrale Lichtmessgerät BTS256-EF

• Software-Entwicklungs-Kit zur Einbindung des Messgerätes durch Anwender in ihre eigene Software
• Mit dem Softwaretool S-T-Flicker und der programmierbaren AC-Quelle LPS-CH-500 lässt sich das BTS256-EF zu einem Testsystem zur Überprüfung der EMV-Störfestigkeitsanforderungen für Lampen und Leuchten überprüfen (IEC TR 61547-1:2017 Teil 1 - Prüfverfahren für Licht-Flicker bei Spannungsschwankungen).
